Mengenal Arduino Uno: Panduan Lengkap Pemula

RAKIT Stage: R (Rangkaian)
Penulis: Hafiz | Review Teknis: Kresna
Komponen Utama: Arduino Uno, USB Cable

Apa yang Akan Kamu Pelajari?

Kamu baru masuk dunia elektronik dan bingung mulai dari mana? Arduino Uno adalah jawabannya. Ini adalah papan mikrokontroler paling populer di dunia — bukan tanpa alasan. Arduino Uno dirancang khusus untuk pemula: mudah diprogram, murah, dan kompatibel dengan ribuan komponen serta tutorial di seluruh dunia.

Panduan ini adalah referensi lengkap pertamamu. Kamu akan mengenal setiap bagian Arduino Uno, memahami fungsinya, dan langsung mempraktikkan upload program pertama. Di akhir panduan, kamu sudah siap untuk melanjutkan ke proyek pertama: LED Pertamaku.

Ini adalah RAKIT Stage R (Rangkaian) — titik awal perjalananmu menuju Physical AI.

Komponen yang Dibutuhkan

Komponen	Jumlah	Estimasi Harga	Link
Arduino Uno R3	1	Rp 85.000 – 100.000	Beli di Tokopedia →
Kabel USB Type-B (printer)	1	Rp 15.000 – 25.000	Beli di Tokopedia →
Laptop/PC (Windows/Mac/Linux)	1	—	—

Tip Teknorakit: Pastikan kabel USB yang kamu beli adalah Type-B (yang ujungnya kotak seperti kabel printer), bukan Micro-USB. Arduino Uno menggunakan port USB Type-B.

Mengenal Anatomi Arduino Uno

Sebelum menyalakan Arduino, kenali dulu setiap bagian papan ini. Memahami anatominya akan menyelamatkanmu dari banyak kebingungan di proyek-proyek selanjutnya.

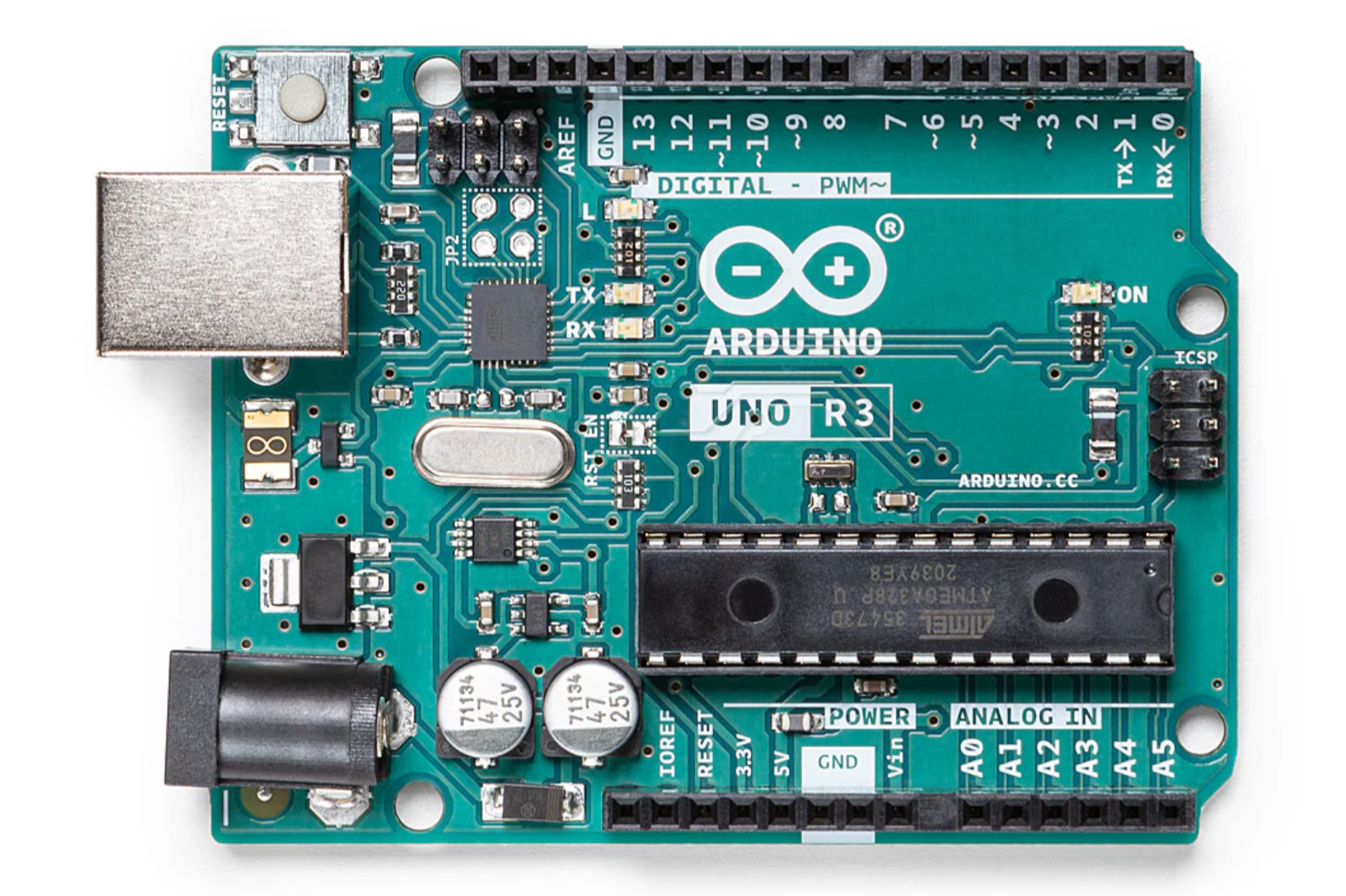

Diagram Arduino Uno

Bagian-Bagian Utama

1. Mikrokontroler ATmega328P
Ini adalah "otak" Arduino Uno. Chip 8-bit ini menjalankan semua kode programmu. Menyimpan program di flash memory 32KB dan memiliki RAM 2KB untuk menjalankannya.

2. Port USB Type-B
Digunakan untuk dua hal sekaligus: menghubungkan Arduino ke komputer untuk upload program, sekaligus menyuplai daya 5V dari USB komputer. Cukup satu kabel untuk keduanya.

3. Jack Power DC (2.1mm)
Jika proyekmu tidak terhubung ke komputer, gunakan adaptor 7–12V DC di sini. Ideal untuk proyek yang harus berjalan mandiri (standalone).

4. Pin Digital D0–D13
14 pin yang bisa dikonfigurasi sebagai INPUT atau OUTPUT. Pin yang ditandai ~ (tilde) mendukung PWM — artinya bisa mengeluarkan sinyal analog semu, berguna untuk mengatur kecerahan LED atau kecepatan motor.

D0 (RX) dan D1 (TX): Digunakan untuk komunikasi Serial. Hindari menggunakannya untuk komponen lain saat debugging via Serial Monitor.
D13: Terhubung ke LED bawaan di papan (LED "L"). Sering dipakai untuk tes cepat tanpa komponen tambahan.

5. Pin Analog A0–A5
6 pin yang bisa membaca tegangan 0–5V dan mengonversinya ke nilai digital 0–1023 (resolusi 10-bit). Digunakan untuk sensor suhu, potensiometer, sensor cahaya, dan sejenisnya.

6. Pin Power (5V, 3.3V, GND, VIN)

5V: Tegangan 5V yang sudah diregulasi — aman untuk menyuplai komponen.
3.3V: Tegangan 3.3V untuk komponen yang lebih sensitif (beberapa sensor dan modul).
GND: Ground — selalu sambungkan ke GND komponen agar rangkaian lengkap.
VIN: Input tegangan eksternal langsung (7–12V). Sama seperti jack DC.

7. Tombol Reset
Menekan tombol ini akan memulai ulang program dari awal — seperti mencabut dan menancapkan daya kembali, tanpa perlu melepas kabel.

8. LED Indikator

LED "L" (kuning/oranye): Terhubung ke pin D13. Akan berkedip saat program berjalan — berguna sebagai indikator hidup/mati.
LED "TX/RX": Berkedip saat ada komunikasi data Serial.
LED "ON" (hijau): Menyala saat Arduino mendapat daya.

Langkah-Langkah: Menyiapkan dan Upload Program Pertama

Langkah 1 — Install Arduino IDE

Buka arduino.cc/en/software
Unduh Arduino IDE 2 sesuai sistem operasi kamu (Windows/Mac/Linux)
Install seperti biasa. Di Windows, izinkan instalasi driver USB jika diminta — ini penting agar komputer mengenali Arduino

Langkah 2 — Hubungkan Arduino ke Komputer

Sambungkan kabel USB Type-B dari Arduino ke port USB laptopmu
LED hijau "ON" di Arduino akan langsung menyala — tanda Arduino mendapat daya
Tunggu beberapa detik agar Windows/Mac menginstall driver secara otomatis

Langkah 3 — Pilih Board dan Port di Arduino IDE

Buka Arduino IDE
Di menu atas, klik Tools → Board → Arduino AVR Boards → Arduino Uno
Klik Tools → Port dan pilih port yang muncul:
- Windows: COM3 atau COM4 (angkanya bisa berbeda)
- Mac/Linux: /dev/ttyACM0 atau /dev/ttyUSB0

Tidak muncul port-nya? Coba kabel USB yang berbeda. Beberapa kabel USB murah adalah "kabel cas saja" — tidak bisa transfer data. Coba juga port USB yang berbeda di laptopmu.

Langkah 4 — Upload Program "Blink" Bawaan

Arduino IDE menyediakan contoh program siap pakai. Kita mulai dengan yang paling klasik: Blink — membuat LED D13 berkedip.

Di Arduino IDE: File → Examples → 01.Basics → Blink
Sebuah jendela baru terbuka dengan kode program
Klik tombol Upload (ikon panah ke kanan, atau Ctrl+U)
Tunggu IDE mengompilasi dan mengupload. Di bagian bawah IDE akan muncul: Done uploading.
Perhatikan LED "L" (kuning) di papan Arduino — seharusnya berkedip setiap 1 detik

Jika LED berkedip, selamat! Kamu baru saja menjalankan program pertamamu di Arduino.

Kode Program

Berikut isi lengkap program Blink yang tadi kamu upload, beserta penjelasan setiap barisnya:

// Program: Blink LED
// Tujuan: Membuat LED di pin 13 berkedip setiap 1 detik
// RAKIT Stage: R (Rangkaian)

// Fungsi setup() berjalan SATU KALI saat Arduino dinyalakan
void setup() {
  // Atur pin 13 sebagai OUTPUT (Arduino akan mengirim sinyal, bukan menerima)
  // LED_BUILTIN adalah konstanta bawaan Arduino yang nilainya = 13
  pinMode(LED_BUILTIN, OUTPUT);
}

// Fungsi loop() berjalan BERULANG-ULANG selamanya setelah setup() selesai
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // Nyalakan LED (kirim tegangan 5V ke pin 13)
  delay(1000);                      // Tunggu 1000 milidetik = 1 detik

  digitalWrite(LED_BUILTIN, LOW);   // Matikan LED (turunkan tegangan ke 0V)
  delay(1000);                      // Tunggu 1 detik lagi
}

Pola dasar yang akan terus kamu pakai:

pinMode(pin, MODE) — atur fungsi pin: INPUT atau OUTPUT
digitalWrite(pin, VALUE) — kirim sinyal HIGH (5V) atau LOW (0V)
delay(ms) — jeda dalam milidetik (1000ms = 1 detik)
setup() dan loop() — dua fungsi wajib di setiap program Arduino

Troubleshooting

"LED tidak berkedip setelah upload berhasil"
Cek apakah kode menggunakan LED_BUILTIN atau 13 — keduanya sama. Jika masih tidak berkedip, tekan tombol Reset di Arduino sekali.

"Port tidak muncul di menu Tools → Port"
Kemungkinan besar masalah kabel. Coba kabel USB yang lain — pastikan kabel mendukung transfer data, bukan hanya charging. Jika masih tidak muncul di Windows, install driver CH340 atau FTDI secara manual.

"Error: avrdude: stk500_recv() timeout"
Port yang dipilih salah, atau board yang dipilih bukan Arduino Uno. Periksa kembali Tools → Board dan Tools → Port.

"Kompilasi error: 'LED_BUILTIN' was not declared"
Versi Arduino IDE yang sangat lama. Update ke Arduino IDE 2 dari arduino.cc.

"Upload berhasil tapi Arduino terasa panas"
Cek rangkaian komponen yang mungkin terhubung. Arduino tanpa komponen eksternal tidak seharusnya panas. Matikan segera dan periksa apakah ada hubungan pendek (short circuit).

Tantangan Selanjutnya

Kamu sudah berhasil menjalankan program pertama! Ini beberapa variasi yang bisa kamu coba sendiri sebelum lanjut ke tutorial berikutnya:

Ubah kecepatan kedip — Ganti angka 1000 di delay() menjadi 200 dan 500. Apa yang berubah?
Pola SOS — Buat LED berkedip dengan pola pendek-pendek-pendek, panjang-panjang-panjang (kode Morse SOS: ...---...)
Dua kecepatan — Buat LED berkedip cepat 5 kali, lalu lambat 2 kali, lalu ulangi

Sudah siap ke proyek nyata dengan komponen fisik? Lanjutkan ke:

→ LED Pertamaku: Proyek Arduino Pertama dalam 10 Menit
→ Cara Menggunakan Breadboard: Dasar Rangkaian Elektronik
